Разработка посадочных мест на печатной плате для монтажа элементов



Создание посадочного места для микросхемы Ас планарными выводами


Для создания ПМ микросхемы 133ЛА6 (рис. 5.5) по варианту установки VIа (рис. 5.6) (см. табл. 4.8) после загрузки и настройки конфигурации редактора Pattern Editor необходимо выполнить следующие операции.

        Установка параметров монтажного отверстия.



Выполнить команды Options/Pad Style

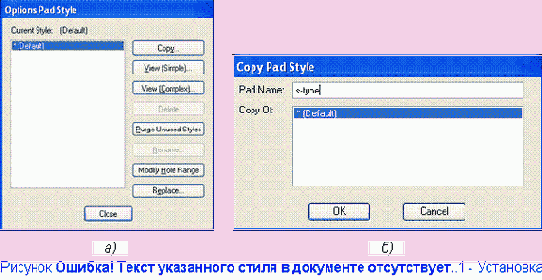

(Установка параметров монтажного отверстия). В одноименном окне в списке Current Style (Используемые параметры) обычно имеется лишь один стиль Default (По умолчанию) (рис. 5.7, а). Для формирования своих собственных стилей нажать кнопку Сору (Копирование). В открывшемся диалоговом окне Copy Pad Style

(Копирование монтажного отверстия) в поле Pad Name (Имя КП) набрать имя нового стиля S-type (рис. 5.7, б) и нажать кнопку ОК.

    В диалоговом окне Copy Pad Style в списке Current Style выбрать появившийся стиль S-type и нажать кнопку Modify

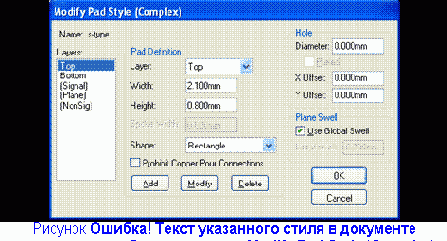

(Complex) (Сложная модификация). В открывшемся диалоговом окне Modify Pad Style (Complex) в списке Layers (Слои) выбрать слой Тор

(Верхний) и установить для него прямоугольную форму контактной площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape (Форма) выбрать значение Rectangle (Прямоугольник), установить размеры прямоугольника, равные по высоте (Height) 0,8 мм и по ширине (Width) 2,1 мм, и нажать кнопку Modify (Модифицировать).

    Убрать параметры сверления контакта. В области Hole установить диаметр сверления (Diameter), равный нулю. Результат представлен на (рис. 5.8).



В списке Layers выбрать нижний слой (Bottom) и установить для него нулевые размеры по высоте (Height) и по ширине (Width) и нажать кнопку Modify. Аналогично выполнить настройку нулевых размеров контактной площадки для сигнального слоя (Signal) и для слоев внутренней проводимости (Plane — земли и питания и Non Signal — вспомогательных). Нажать кнопку ОК.



В диалоговом окне Options Pad Style


настроить стиль S-type по умолчанию (рабочим стилем). Для этого нужно дважды щелкнуть ЛК по имени стиля S-type в списке.



         Установка контактных площадок посадочного места микросхемы.

    Выполнить команду Place Pad (пиктограмма
). Вначале установить курсор в точку с координатами (10; 17,5) и щелкнуть ЛК В результате появится первая контактная площадка прямоугольной формы.

Затем аналогично установить остальные тринадцать КП. Для этого поставить курсор в точку с координатами (10; 16,25) и щелкнуть ЛК. Перевести курсор в точку (10; 15) и щелкнуть ЛК. И так далее в точках с координатами: (10; 13,75), (10; 12,5), (10; 11,25), (10; 10), (21,25; 10), (21,25; 11,25), (21,25; 12,5), (21,25; 13,75), (21,25; 15), (21,25; 16,25) и (21,25; 17,5). В завершение щелкнуть ЛК, а затем ПК (рис. 5.9).




 Формирование контура микросхемы.


В строке параметров (Самая нижняя строка главного окна) открыть список слоев (кнопка
 справа от имени текущего слоя) и назначить текущим слой Top Silk (Верхний маркировочный) (рис. 5.10).

    Выполнить команду Place Line (пиктограмма
). Установить курсор в первую точку пятиугольника (координаты (11,25; 17,5)) и щелкнуть ЛК. Перевести курсор во вторую точку (11,25; 8,75) и щелкнуть ЛК. Перевести курсор в третью точку (20; 8,75) и щелкнуть ЛК. Затем в четвертую точку (20; 18,75) и ЛК, далее в пятую точку с координатами (12,5; 18,75) и ЛК. И снова перевести курсор в первую точку (11,25; 17,5) и щелкнуть ЛК, а затем ПК (рис. 5.11)




В строке параметров снова открыть список слоев и назначить текущим слой Тор.

        Перенумерация   контактов.

    Для этого выполнить команды Utils/Renumber (или пиктограмма
). В результате  откроется диалоговое  окно Utils Renumber. В этом окне установить режим перенумерации контактов (в поле Туре выбрать Pad Number).


Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации (Increment Value) были равны единице. Нажать кнопку ОК. После этого поочередно щелкнуть клавишей ЛК в центре каждой КП. Щелкнуть ПК.

    Снова выполнить команды Utils/Renumber. В открывшемся диалоговом окне в поле Туре

выбрать Default Pin Designator, установить Starting Pin Des и Increment Value равными единице. После этого поочередно щелкнуть клавишей ЛК в центре каждой КП. Щелкнуть ПК.

        Ввести точку привязки элемента.

    По команде Place Ref Point (пиктограмма
) переместить курсор в точку с координатами (10; 17,5) и щелкнуть ЛК, а затем ПК.

        Задать стиль шрифта.

    Для этого выполнить команды Options/Text Style. В диалоговом окне нажать кнопку Add и ввести новый стиль Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу Properties. В открывшемся   диалоговом окне   Text Style Properties (рис. 5.12) поставить флажок возле Allow True Type. Затем нажать кнопку Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку ОК. В области «Size» ввести с клавиатуры значение 3,5 мм. Нажать кнопку ОК. Щелкнуть


два раза по имени стиля (Arial3_5Italic).

         Ввести атрибуты элемента.

    В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.

    Выполнить команду Place Attribute

(пиктограмма
). Откроется диалоговое окно Place Attribute (Признак). В нем в области Attribute Category (Категория признака) назначить Component (Компонент). В области Name (Имя) выбрать RefDes

(Позиционное обозначение).

    В открывающемся списке Text Style установить Arial3_5Italic.


Выравнивание текста Justification

задать по вертикали - низ, а по горизонтали - центр. Нажать кнопку ОК.

Установить курсор в точку с координатами (15; 18,75) и щелкнуть ЛК, а затем ПК. Вновь щелкнуть ЛК, в результате вновь появится диалоговое окно Place Attribute. Выбрать в нем в области Attribute Category назначение Component. В области Name - Туре. В открывающемся списке Text Style задать стиль Arial3_5Italic.

    Выравнивание текста Justification

задать по вертикали и по горизонтали - центр. Нажать ОК. Установить курсор в точку с координатами (15; 13,75), нажать и удерживать ЛК. Нажать клавишу буквы R для разворота атрибута на 90°.


Щелкнуть ПК.

        Проверьте правильность разработанного ПМ.

     Для проверки правильности разработанного ПМ выполните команду  Utils / Validate (или нажмите на пиктограмму Validate Pattern
).

    Если ошибок не будет найдено, то появится соответствующее информационное окно (рис. 5.13).  В противном случае следует исправить ошибки, о которых будет выведено информационное сообщения в соответствии с [1 - 5].




Окончательный результат построения ПМ микросхемы показан на рис. 5.14.

        Сохранить посадочное место в библиотеку.

    Для этого выполнить команды Pattern/Save As. В результате откроется диалоговое окно Pattern Save As. Здесь щелкнуть по кнопке Library, в открывшемся окне выбрать библиотеку Ivanov.lib. Выключить метку занесения информации в библиотеку как отдельного элемента (Create Component). В поле Pattern

набрать имя элемента 401.14 (рис. 5.15) и нажать кнопку ОК.
