Программа AutoCAD 2004 - руководство по работе

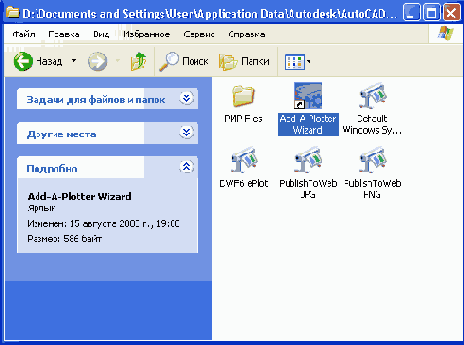

Папка Plotters



Рисунок 6.4. Папка Plotters


Работа с этой папкой обсуждается далее, при рассмотрении вопроса об установке нового плоттера.
Область General plot options (Общие параметры печати) диалогового окна Options (Настройка) (см. Рисунок 6.2) управляет общими параметрами поведения плоттера при печати. В этой области имеется два переключателя When changing the plot device (При смене устройства печати):

  • Keep the layout paper size if possible (Сохранять (если возможно) размеры листа);
  • Use the plot device paper size (Использовать размеры листа из устройства).

Переключатели управляют выбором размера листа при смене плоттера.
Раскрывающийся список System printer spool alert (Предупреждать о буферизации) влияет на выбор способа регистрации ошибок системного принтера, возникших в результате конфликта входного или выходного портов. В раскрывающемся списке поля присутствуют четыре варианта регистрации ошибок. Буферизация — это опция, позволяющая пересылать задания на печать в специальную папку, откуда они затем выводятся в "фоновом режиме". Фоновый режим используется, когда объем печати достаточно велик, что при недостаточной скорости вычерчивания плоттера может препятствовать эффективной работе компьютера, который в основном будет занят ожиданием окончания вывода. Настройка буферизации может быть выполнена в процессе установки нового плоттера при настройке портов (для более детальной информации, необходимой опытным читателям, следует обратиться к справочной системе AutoCAD).
Раскрывающийся список OLE plot quality (Качество печати OLE) и флажок Use OLE application when plotting OLE objects (Печатать OLE-объекты в OLE-приложениях) управляют процессом вывода при наличии в рисунке объектов, созданных другими приложениями (Microsoft Word, Microsoft Excel и др.). О вставке объектов других приложений см. разд. 8.2. Флажок Hide system printers (Скрыть системные принтеры) позволяет скрыть окно свойств системного принтера, конфигурированного в среде Windows.
Область Default plot style behavior for new drawings (Стили печати по умолчанию для новых рисунков) управляет стилями печати, которые будут действовать в новых рисунках. О стилях печати рассказано в разд. 6.2.
После корректировки настройки с помощью вкладки Plotting (Печать) следует щелкнуть кнопку Apply (Применить), которая фиксирует сделанные изменения.
Для работы с наиболее распространенными плоттерами и форматами графических файлов в системе AutoCAD присутствуют специальные программы (драйверы), обеспечивающие передачу данных на соответствующие устройства или в соответствующие форматы. Система AutoCAD в стандартной поставке поддерживает большое количество перьевых и струйных типов плоттеров таких фирм, как Hewlett-Packard, Xerox, Осе и CalComp, а также наиболее распространенные форматы растровых файлов (JPEG, BMP, PNG, TGA и др.) и форматы PostScript, применяемые в лазерных устройствах печати.
При необходимости добавить настройку нового плоттера или отредактировать существующую настройку следует пользоваться специальным инструментом — Autodesk Plotter Manager (Диспетчер плоттеров Autodesk). Обратиться к этому инструменту можно с помощью команды PLOTTERMANAGER (ДИСППЕЧ) или пункта Plotter Manager (Диспетчер плоттеров) падающего меню File (Файл). Команда PLOTTERMANAGER (ДИСППЕЧ), используя Проводник Windows, открывает папку Plotters (см. Рисунок 6.4), расположенную глубоко внутри папки Documents and Settings. Указанную папку можно открыть также и другим путем: в Windows открыть Control Panel (Панель управления) и щелкнуть по значку
