Линейные размеры

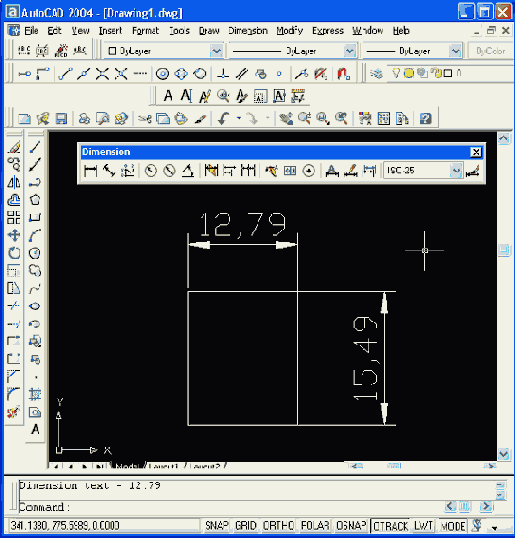

Рисунок 2.71. Линейные размеры
Вы можете сами поменять тип линейного размера, если вместо указания точки положения размерной линии выберите одну из опций:
- Mtext (Мтекст) — ввести более сложный размерный текст, использующий возможности мультитекста;
- Text (Текст) — ввести размерный текст, отличный от текста, предлагаемого по умолчанию;
- Angle (Угол) — задать угол поворота размерного текста относительно размерной линии;
- Horizontal (Горизонтальный) — проставить горизонтальный размер;
- Vertical (Вертикальный) — проставить вертикальный размер;
- Rotated (Повернутый) — проставить повернутый (наклонный) размер; AutoCAD запросит: Specify angle of dimension line: (Угол поворота размерной линии:), на что угол можно будет задать числом на клавиатуре или снова указать две точки по концам измеряемого объекта, и система вычислит требуемый угол поворота.
Кроме указания двух точек, между которыми нужно проставить размер, возможен другой вариант работы — воспользоваться опцией <select object> (<выбрать объект>), которая вступает в силу, если вместо начала первой выносной линии нажать клавишу <Enter>. Следует запрос:
Select object to dimension: (Выберите объект для нанесения размера:)
Нужно указать отрезок или прямолинейный сегмент полилинии. Система AutoCAD по объекту сама вычисляет конечные точки и дальше выдает обычный запрос о положении размерной линии и сопутствующих опциях.
Команда DIMALIGNED (РЗМПАРАЛ), которой соответствуют кнопка
