Двумерный чертеж

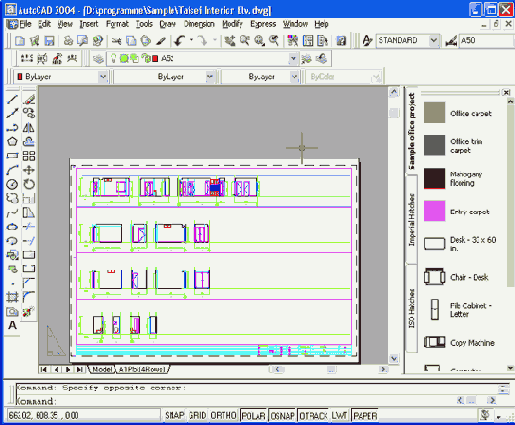

Рисунок 1.1. Двумерный чертеж


Большим преимуществом системы AutoCAD, как средства рисования, является возможность последующего формирования электронного архива чертежей. Каждый из созданных таким образом файлов рисунков легко редактируется, что позволяет быстро получать чертежи-аналоги по чертежам-прототипам. В качестве средств защиты от несанкционированного доступа в файлах рисунков, созданных системой AutoCAD 2004, предусмотрены пароли и электронные цифровые подписи.
Для облегчения процесса выпуска проектной документации можно разрабатывать "библиотеки стандартных элементов". В качестве стандартных элементов могут выступать как целые файлы, так и их отдельные части. Эта идея стала хорошим стимулом для создания на базе системы AutoCAD локальных рабочих мест по различным конструкторским, архитектурным и другим направлениям, а также для разработки новых специализированных систем. Мощным дополнением к этому является возможность использования языков программирования.
Начиная с AutoCAD 2002, в систему включены специальные средства для контролирования стандартов предприятий, позволяющих управлять слоями, стилями и т. п. Подробнее о стандартах см. гл. 4.
Уже десятая версия AutoCAD позволяла выполнить достаточно сложные трехмерные построения в любой плоскости пространства и отобразить их на разных видовых экранах с различных точек зрения. Поэтому она стала также инструментом и трехмерного моделирования. Механизм пространства листа и видовых экранов дал возможность разрабатывать чертежи с проекциями трехмерных объектов или сооружений. В системе AutoCAD по одной модели можно получить несколько листов чертежного документа. На Рисунок 1.2 приведен пример чертежа, сформированного как отображение проекций и сечений трехмерного объекта.
