Результат обработки трех видовых экранов командой SOLDRAW

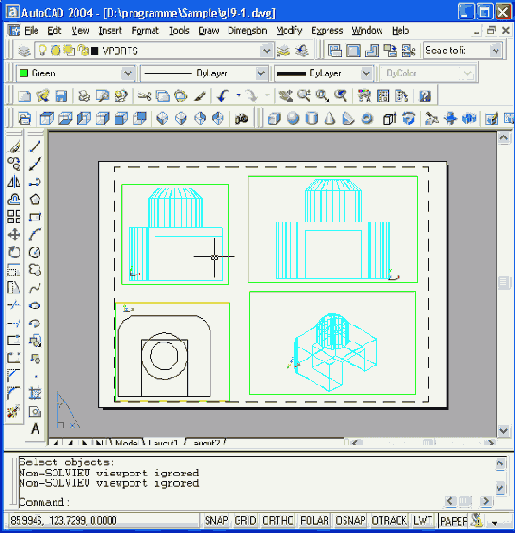

Рисунок 10.28. Результат обработки трех видовых экранов командой SOLDRAW


На трех видах, созданных командой SOLVIEW (Т-ВИД), рассчитаны невидимые линии и удалены лишние образующие на лекальных участках поверхностей тела. Для правильного отображения невидимых линий необходимо либо заморозить слои, заканчивающиеся на HID, либо этим слоям дать по умолчанию тип линии DASHED. На Рисунок 10.28 на виде сверху невидимые линии показаны штриховой линией.
Четвертый вид (изометрический) не создавался командой SOLVIEW (Т-ВИД), поэтому не мог обрабатываться командой SOLDRAW (T-РИСОВАНИЕ).
Для обработки последнего вида можно воспользоваться командой SOLPROF1LE (Т-ПРОФИЛЬ), которой соответствуют кнопка
