Вставка пятна

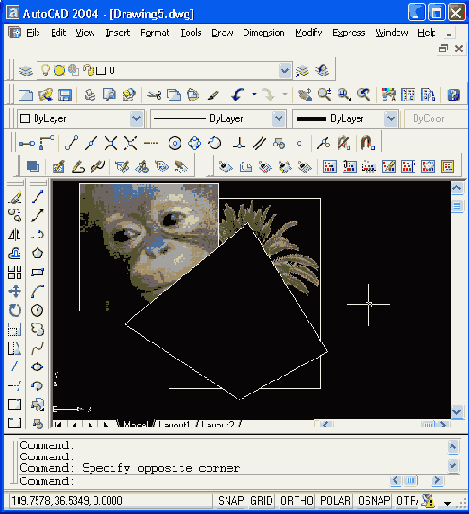

Рисунок 8.12. Вставка пятна


На рисунке видно, что хотя полилиния была удалена, но контур пятна остался видимым. Для отключения контуров всех объектов WIPEOUT следует воспользоваться опцией Frames (Контуры) команды WIPEOUT и в ответ на запрос
Enter mode [ON/OFF] <ON>: (Введите режим [Вкл/Откл] <Вкл >:)
Ответ OFF (Откл) отключает контуры всех пятен.
С помощью пятна можно "заклеить" лишние части вашего рисунка, не прибегая к операциям редактирования (стирания, обрезки и т. п.). Пятно имеет те же свойства, что и растровое изображение, поэтому к нему можно применять команду DRAWORDER (ПОРЯДОК), которую можно вызвать с помощью кнопки

панели Modify II (Редактирование-2).
